刘 勇

　　2024年10月28日，河北雄安的古州城遗址出土了两个唐代龙首，分别被称为9号龙首和10号龙首。唐代的陶质龙首存世量极少，目前仅有黑龙江、山东、河南等地有零星出土，雄安这次考古发掘出土且保存相对较完整的唐代陶质龙首十分罕见。

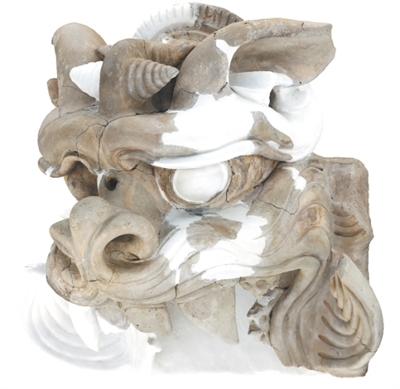

　　修复后的唐代龙首。

　　11月3日，两个唐代龙首被送到中国社会科学院大学“科技考古与文化遗产保护重点实验室”考古方舱。龙首制作工艺研究和保护修复工作正式开始。

　　我们把龙首放在考古方舱的应急保护实验室，开展室内清理、信息采集等工作。清理阶段，我们通过多视角三维成像，记录龙首碎块保存现状和埋藏位置信息，接着按照三维位置标记给碎块一一编号，进行提取、清理、脱盐、烘干等工作。

　　中国社会科学院大学陶瓷玻璃考古实验室张鋆博士对龙首烧成温度进行了取样测试。测试发现，龙首的烧制温度约为686摄氏度。在对颜料成分进行扫描分析后，发现紫黑色为含锰颜料、红色为朱砂颜料、绿色为含铜颜料、白色为含铅颜料。接着，使用三维视频显微镜对龙首碎块进行了观察，发现龙首胎体内含有秸秆和碎陶块，甚至还在10号龙首牙齿部位发现了陶工的指纹。

　　中国科学院高能物理研究所许琼副研究员团队对龙首表面元素分布进行了测试分析，发现龙首表面大面积含铅，确定龙首表面施了一层白色彩绘。同时发现，眼珠的黑色颜料含锰，眼线的绿色颜料含铜，眉毛与眼珠结合处的红色颜料含汞。

　　故宫博物院文物保护技术“一带一路”联合实验室张雪雁副研究员团队对9号龙首进行了断层扫描，分析发现，9号龙首是先塑造了龙首上颌和鼻子，再以这个部分为支撑，塑造了眼睛和额头。

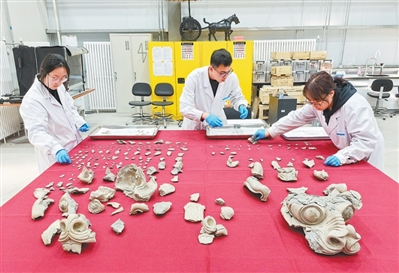

　　工作人员在修复研究唐代龙首。

　　可以看出，唐代工匠在制陶、彩绘工艺、雕塑技艺方面都达到了非常高的水平。不过，面对上百块龙首碎块，如何拼接也是很大的挑战。

　　之前已经有内蒙古赤峰市彩陶坡遗址出土蚌龙虚拟拼接的研究基础，我们联合北京理工大学光电学院宋维涛教授团队，通过三维激光扫描获取了龙首碎块数据，再交由北京理工大学廖聆宇博士进行数据组合，进而开展虚拟拼接工作。以虚拟拼接为基础，实验室考古方舱成员全体上阵，首都师范大学、北京科技大学、中国社会科学院大学的同学们参与了龙首数百块碎块的拼对工作。每拼对上一块，大家都高兴又自豪。龙首碎块拼对完成后，仍有不少缺失的部分。中国社会科学院考古研究所的李存信用石膏对10号龙首缺失部分进行了补配。

　　历经半年多时间，我们终于成功修复了这两个龙首。修复的龙首雄浑有力、勇猛威严，为中国古代龙形象增添了新类别，为研究唐代龙首建筑构件提供了重要材料，也实证了雄安新区的千年历史文脉传承。以上图片均为刘勇提供

　　（作者单位：中国社会科学院科技考古与文化遗产保护重点实验室）
